Amazon Echo设备接入

1. 概述

描述将接入到开放平台的设备接入echo，通过echo实现语音控制设备的整个步骤，大致分为Amazon Alexa配置、开放平台配置、echo使用等几大部分来说明；本文档将以明灯香薰机为例，介绍整个接入流程。

1.2 参考资料

Amazon Alexa 开发文档：

https://developer.amazon.com/docs/custom-skills/understanding-custom-skills.html(Custom Skills)

2. Amazon Alexa配置

2.1 程序描述

Amazon Echo内置的基于亚马逊云的语音助手Alexa，通过Amazon官方提供的Alexa开发者平台，开发、配置自己的技能，并通过Echo与该技能进行交互。

2.2 配置要求

Alexa 开发者平台：https://developer.amazon.com/alexa
账号：amazon developer账号

2.3 配置步骤

2.3.1 Alexa账号登录

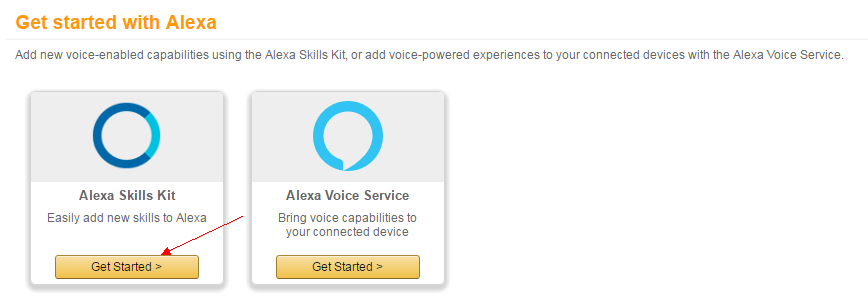

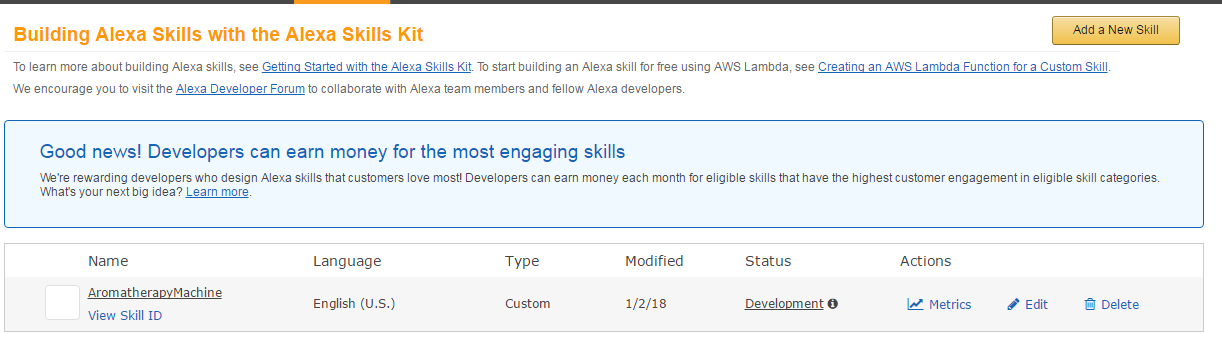

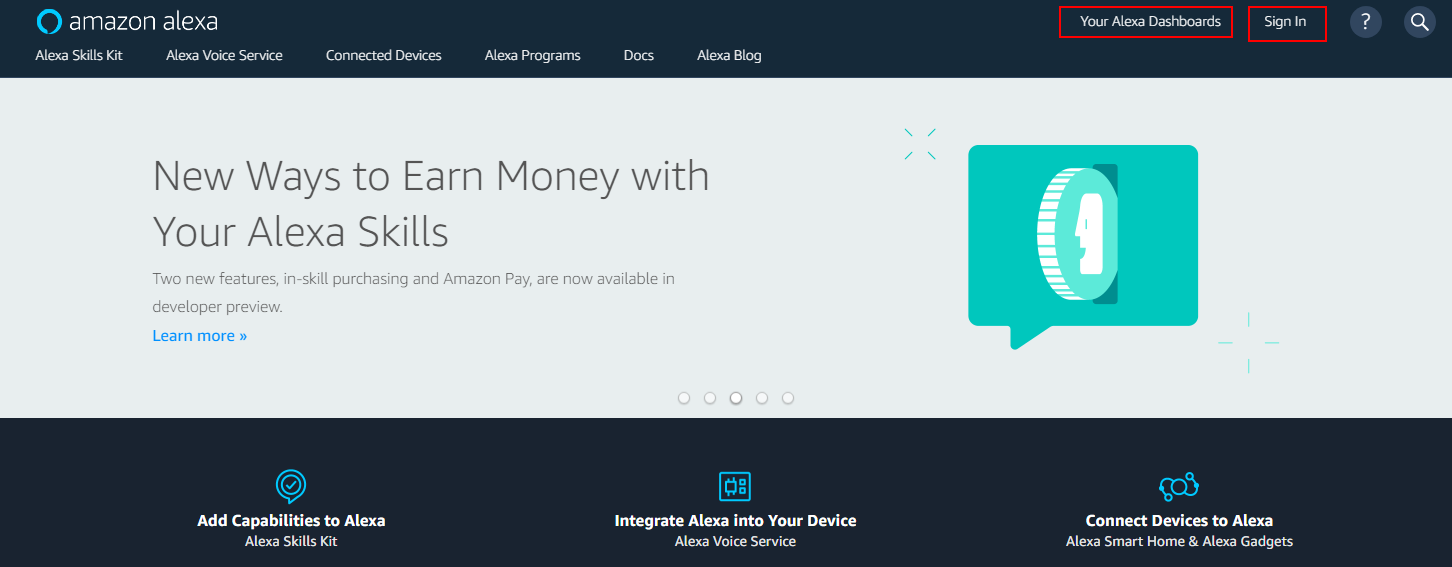

打开alexa开发者平台首页后，首先点击右上角“Sign In”登录系统，（若没有账号，根据要求注册一个，此处略），登陆成功后，点击右上角“Your Alexa Dashboards”，进入alexa技能选择页面，选择Alexa Skills Kit下Get Started，进入列表管理页面，如图1、2所示：

设备主框架
图1 登录链接、列表链接所在位置

设备主框架

图2 技能类型选择、技能列表页面

2.3.2 创建一个新的Skill

点击“Add a New Skill”按钮，创建一个新Skill，分为如图3中几部分配置：

图3 Skill配置分类

Skill Information

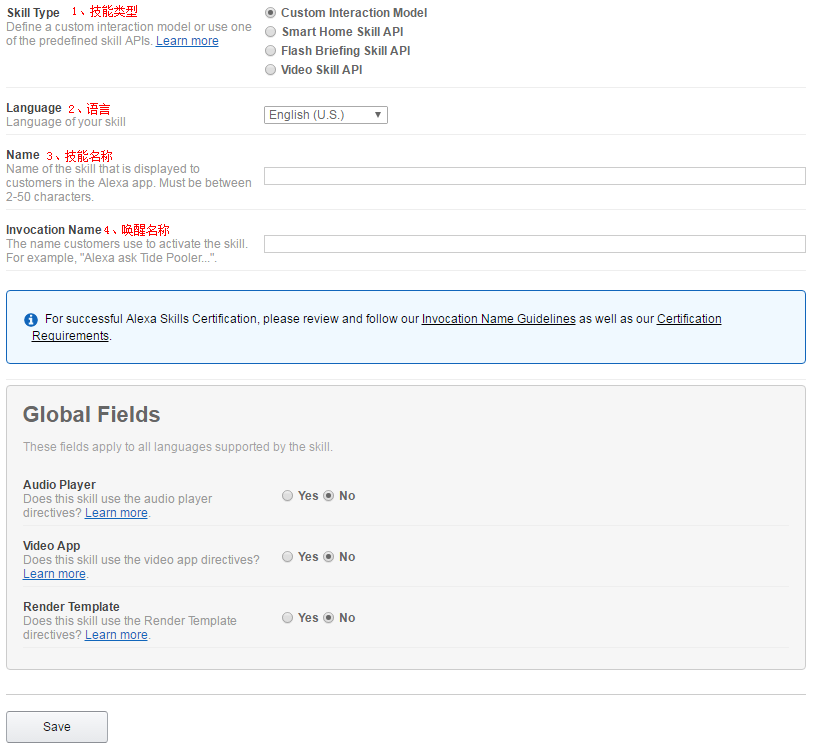

图4 Skill Information填写项

如图4所示，创建一个技能，至少需要填入以上4项：

技能类型目前开放平台仅支持自定义类型，故应选择“Custom Interaction Model”；
语言目前支持英语（包括各地方英语如美式英语、英式英语、印度英语等）、德语及日语，按目前需求，请选择美式英语（English (U.S.)）即可；
技能名称即将要创建、发布的Skill的名称，此名称在发布后用于被用户查找使用；此例中输入：AromatherapyMachine
唤醒技能的名称，当用户对echo说当前名称时，即可唤醒该技能与其进行交互；此例中输入：aroma
Global Fields项中目前开放平台均不支持，故此文档不再介绍，点击下方“save”按钮保存，即可成功创建一个Skill，进入下一步配置。
Interaction Model
此页面有三部分配置：意图结构配置（Intent Schema）、自定义插槽配置（Custom Slot Types）及示例语句配置（Sample Utterances）,此部分配置决定了接入echo的设备是否能够被正常的控制。

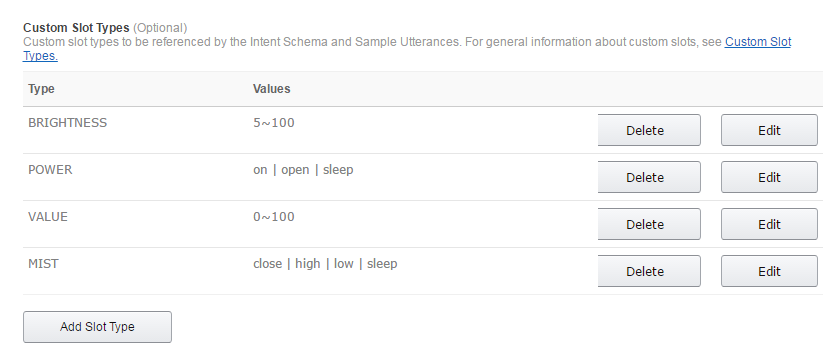

Custom Slot Types : 此处为接入设备，仅需配置自定义插槽即可（内置插槽可在官网进行了解）。此处需要注意的是，配置自定义插槽，需要对要接入设备的控制协议有一定的了解，以便在此处进行配置，同时，此处配置的自定义插槽，将作为在开放平台Echo接入中配置关联关系时参考使用，决定了是否可以正确控制设备，请慎重配置。按照明灯香薰机，此部分相关配置如图6所示：

图6 明灯香薰机Custom Slot Types配置

根据明灯香薰机协议，发现可以通过语音来达到控制效果的协议属性有：mist（雾化设置）、mode（模式设置）、brightness（亮度设置0~100）等，故此处产生以下slot配置：设置开关POWER（即亮度为100和0），识别词语为on、open、off等、设置雾化模式MIST，识别词语为close、high等，设置亮度BRIGHTNESS，识别词语填入香薰机协议中范围值；点击“Add Slot Type”按钮，可以添加新的插槽类型（英文字母需大写，单词之间可用_隔开）和值(以换行符隔开)，输入完成后点击“Add”保存按钮即可，如图7所示：

图7 添加Custom Slot Types

Intent Schema：意图表示满足用户的口头请求的动作，需要配置语音输入指令和Custom Slot Types之间的对应关系，一个Intent Schema支持配置多个意图，格式如下：

{
  "intents": [
    {
      "intent": "GetHoroscope",
      "slots": [
        {
          "name": "Sign",
          "type": "LIST_OF_SIGNS"
        }
      ]
    },
    {
      "intent": "GetLuckyNumbers"
    }
  ]
}

本文档仅配置一个意图示例，如下所示：

{
  "intents": [
    {
      "slots": [
        {
          "name": "mist",
          "type": "MIST"
        },
        {
          "name": "mode",
          "type": "MODE"
        },
        {
          "name": "brightness",
          "type": "BRIGHTNESS"
        },
        {
          "name": "power",
          "type": "POWER"
        },
        {
          "name": "value",
          "type": "VALUE"
        }
      ],
      "intent": "AromatherapyMachineControl"
    }
  ]
}

其中“intent”项即为意图名称,name表示需要从Echo接收到的变量（稍后会用到），type表示该变量对应的Slot值。注意：只有配置在此处的Custom Slot Types，才可以被使用。

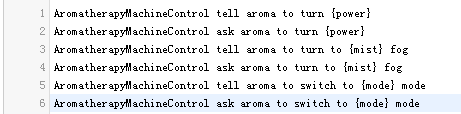

 Sample Utterances：示例语句，表示当用户使用Echo语音输入类似以下语句时，可得到相应的回应（即设备有相应控制）。此语句需有以下部分：意图名称、包含Intent Schema的短语+{name}，如图8所示（此为香薰机支持的几种控制短语）：

图8 香薰机支持的控制短语

应用小提示：可根据自己的需求，配置多个{name}组合短语，如：tell aroma to turn {power} and switch to {mode} mode

至此，Interaction Model 页面已配置完成。
Configuration
此页面配置技能响应的服务接口、账号关联接口及相关政策地址等。

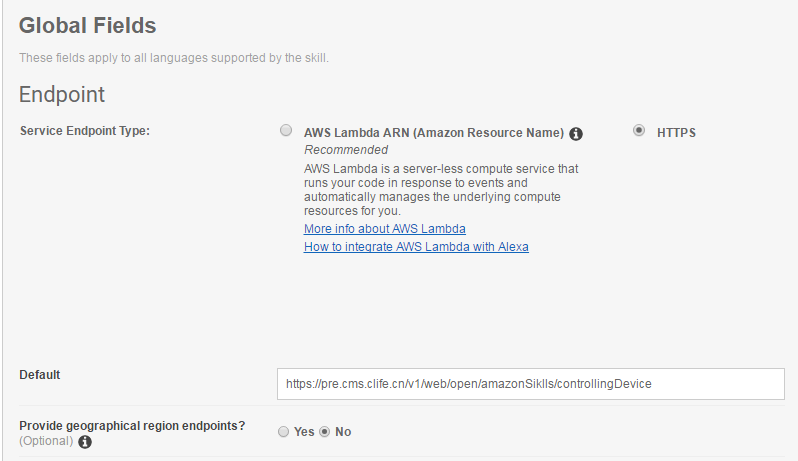

图9 响应服务接口配置

如图9所示，EndPoint选择HTTPS模式，Default地址栏，填写开放平台Echo接入中提供的url地址，下方根据服务器地理位置不同可填入不同区域（亚洲、美洲等）的地址，此处我们选No。

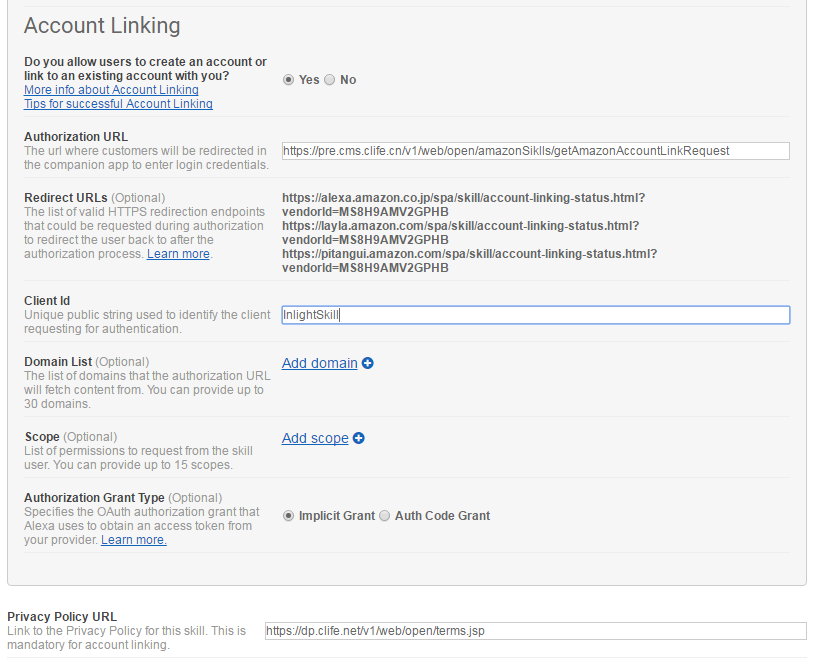

图10 账号关联和相关政策地址

如图10，首先在第一项“Do you allow users to create an account or link to an existing account with you?”选择Yes，在弹出的账号关联相关项中，Authorization URL项输入开放平台Echo接入中的授权URL ，Client Id可以随便填写，我们不对其进行校验，Authorization Grant Type选择Implicit Grant；最下方的隐私政策网址，理论上应由厂商自己填写自己产品相关的隐私政策网址。
至此，端口和账号关联页面配置完成。
SSL Certificate

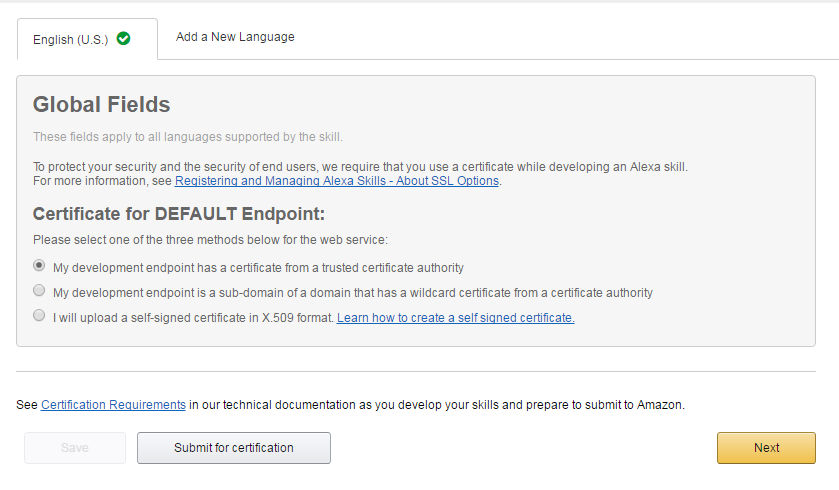

证书选择，需要按照我们给出的端口来选择，此处为第一项，如图11所示：

图11 SSL证书选择

Test

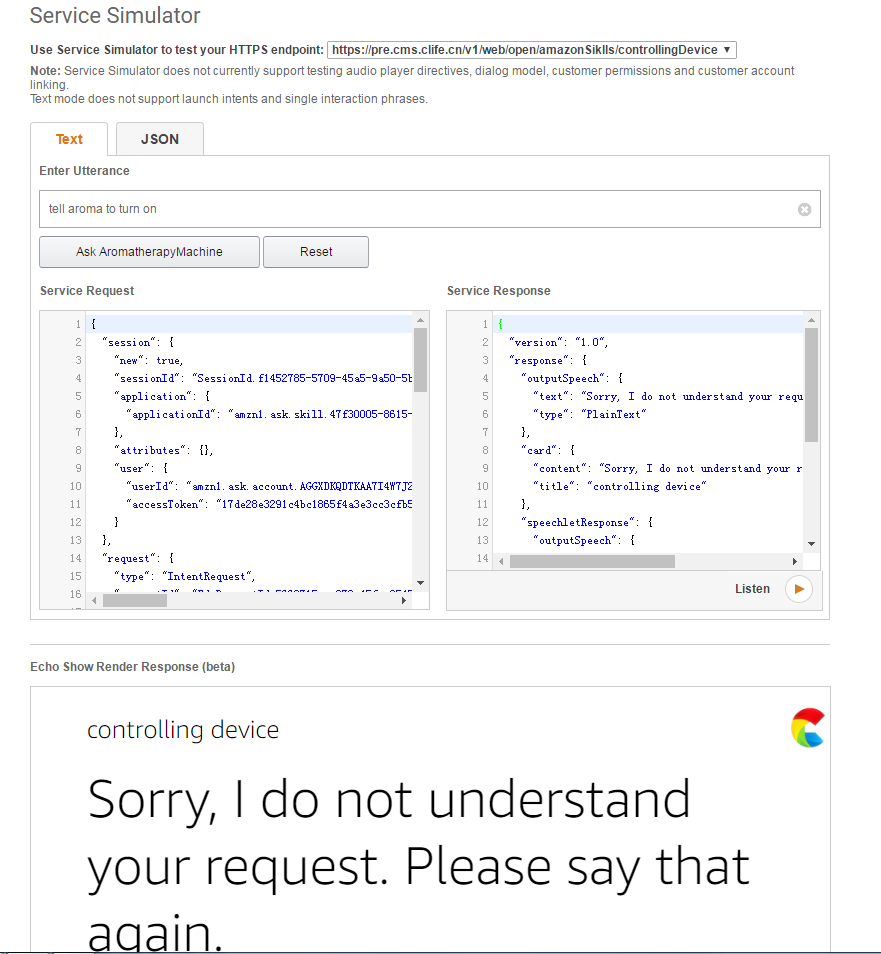

至此，Skill基本配置已完成，可以开始执行技能调试，Alexa提供了一套模拟服务器，可以模拟echo请求，便于我们调试，如图12所示：

图12 香薰机调试结果演示

输入“tell aroma to turn on”（模拟对着echo说），点击Ask AromatherapyMachine，会向在Configuration中配置的端口地址发送意图请求，Service Request 为Alexa解析短语后发送到C-Life服务器的请求信息，其中包含了要控制设备的意图（slot）及相应的控制值，Service Response 为C-Life服务器作出一系列动作后返回给Alexa的响应结果。
Publishing Information
一般来说，技能调试完成后，需要将技能发布至Skill 商城中，以便其他用户可以使用该技能，此时需要填写此页面的发布信息。
Category ：种类，按照接入开放平台的设备，选择Smart Home类
Testing Instructions ：测试说明，需要详细说明如何测试技能，如果有账号要求，请提供测试账号以便测试，如果有硬件要求，请硬件在测试过程中保持在线状态，不要出现任何控制短语都提示设备不在线的情况。此部分信息仅为Alexa测试团队使用，不会展示给客户。
Countries & Region ：默认选择第一个全部国家和地区均可使用该技能。
Short Skill Description ：技能简介，显示在Alexa技能应用列表中的介绍（160个字符内）
Full Skill Description ：技能的目的和功能的描述。如：如何控制设备，支持控制设备的那些功能等。此说明在Alexa应用程序的技能明细卡上显示给客户。
Example Phrases ：出现在Alexa应用程序技能明细卡上的示例语句（3条），此示例语句需要帮助用户了解Skill的核心功能。
Keywords ：关键词，选填，可帮助快速查找Skill
Images ：上传两张大小符合要求的icon图标。
Privacy & Compliance

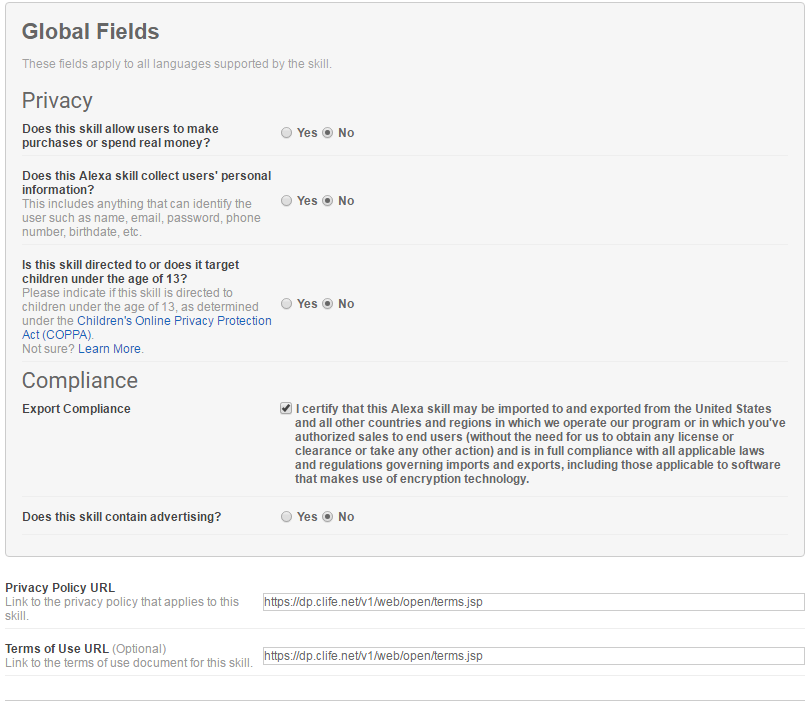

隐私和政策法规，需要厂商根据实际情况来选择填写，如图13所示：

图13 隐私和政策法规配置

根据目前C-Life接入的设备，第一项此技能不需要进行购买，选择No，第二项，不会收集用户信息，选择No；第三项，不限制使用年龄；选择No，第四项，复选框选择同意出口合规性；第五项，此技能中不含有广告；第五项，隐私政策网址，使用条款网址(可选填)，应由厂商自己配置。
配置完以上所有页面，即左侧菜单全部通过（如图14所示）后，即可点击“Submit for certification”按钮，提交技能到Amazon处进行审核，审核通过后其它用户即可使用此skill。

图14 全部配置完成

3. 开放平台配置

3.1 程序描述

配置开放平台端，是为了让Alexa发送过来的指令，可以转化为具体产品的协议指令，从而达到控制设备的目的。

3.2 配置要求

1、产品成功接入开放平台
2、设备满足使用条件（即可用App对设备进行控制）
同时满足以上两个条件的产品，才可以接入echo。

3.3 配置步骤

端口详情
提供给厂商，需要在alexa端配置时填入的一些信息，包括端口地址及授权url（账号关联）地址。
Skill资料设置
目前开放平台仅支持Custom模式（即Custom Skills）接入，skillID处填入在alexa端创建的技能id。
语音命令配置

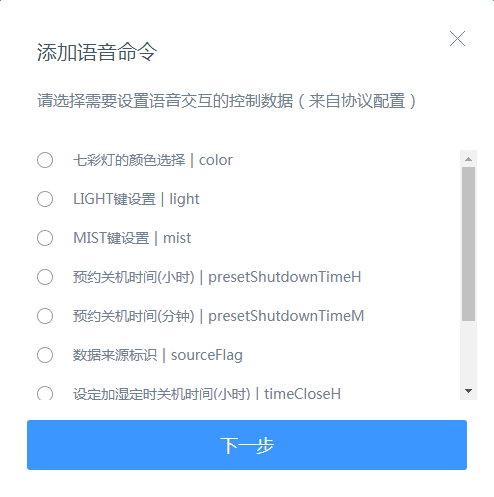

此部分配置需结合在alexa端配置的Interaction Model页进行配置，将会详细介绍开放平台中的配置与alexa端的配置对应关系。点击页面“添加按钮”，显示当前产品对应的控制协议，如图15所示：

图15 产品控制协议

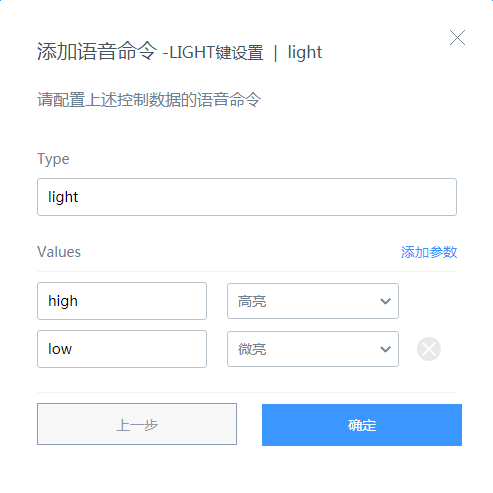

枚举类型属性：选择想要配置的属性，如“模式设置”，点击下一步，进入具体属性值对应配置，如图16所示：
配置'模式设置'属性
图16 配置“模式设置”属性

Type对应alexa端配置Interaction Model页，Intent Schema中对应的Slots中的name（注意，这里是小写），此处对应mode
Values中左侧文本框，输入alexa端配置Interaction Model页，Custom Slot Types中对应Type的某一个value，此处可一次添加多条配置，即如图16所示。
Values中右侧选择框，对应上一步中选择的属性获取到的具体属性值，用来和alexa中配置的value进行一对一关联。

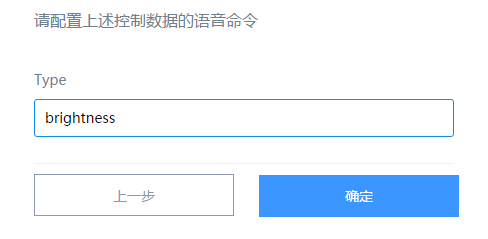

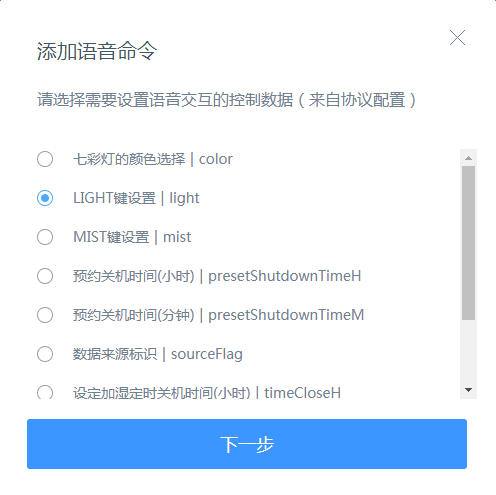

范围值属性：选择想要配置的属性，如“亮度等级”，点击下一步进入详细配置，如图17所示：

模式设置
图17 选择亮度等级
